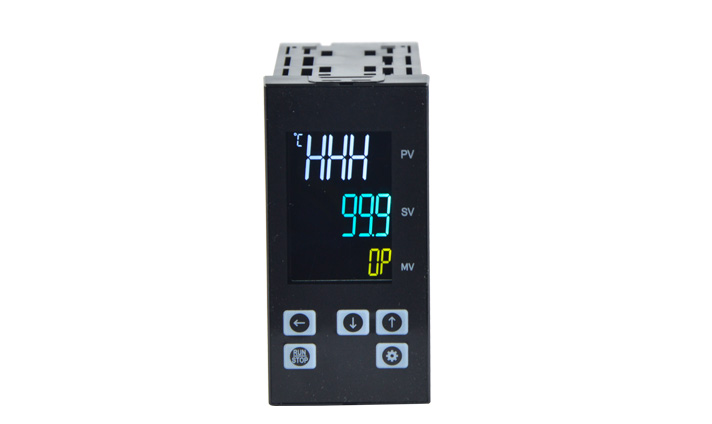

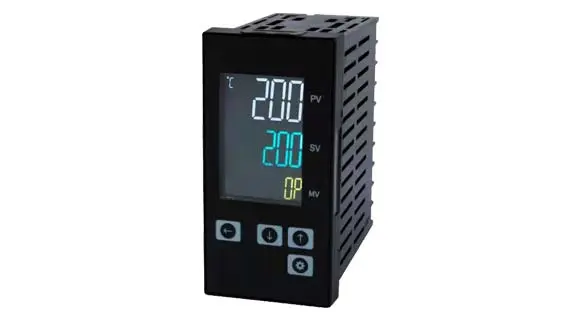

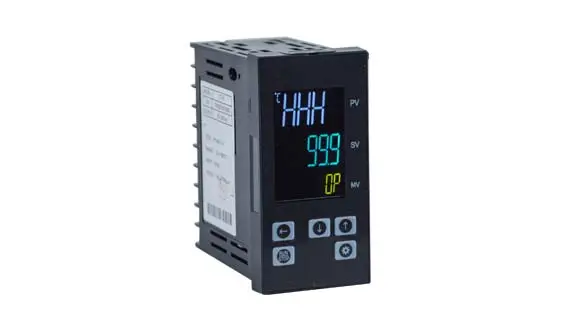

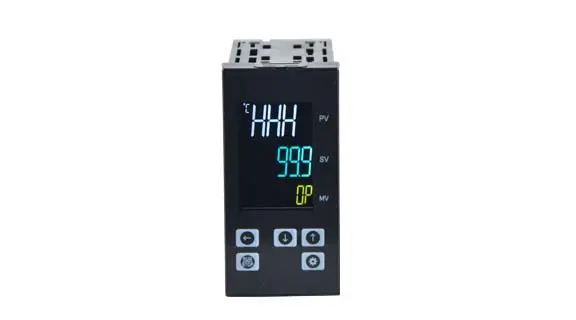

Контроллер для монтажа на панель серии Tinko CTH-это ведущий в отрасли ПИД-контроллер, который обеспечивает оптимальную производительность, используя простое управление и функциональность меню без сложных функций. Он идеально подходит для базовых приложений и уровней использования. Его можно заказать как ПИД-регулятор процесса или как регулятор температуры ВКЛ/ВЫКЛ.
PID автоматическая настройка, ручное управление
Двойной дисплей LCD
Высокая точность и разрешение
Датчик поломки, реверс, короткая сигнализация
Сигнализация перерыва обогревателя
Дополнительный релейный выход сигнализации
Связь RS485 опционально
| Электропитание | 85 ~ 265 В переменного тока, 50/60 Гц |
| Точность | ± 0,5% полной шкалы. |
| Вход датчика | Термопара (K, E, J, T) |
| RTD (Pt100) | |
| Дисплейный блок | Двойной 3-значный ЖК-дисплей |
| Резолюция | 1 ° C/0,1 ° C |
| Режим вывода | Контакт реле, AC250V/3A |
| SSR Drive (импульс напряжения) | |
| Округ Колумбия. 4 ~ 20 мА | |
| Выход сигнала тревоги | Контакт реле, AC250V/3A |
| Рабочая среда | 0 ~ 50 ° C, 25 ~ 85% относительной влажности |
| Размер панели (мм) | 48 × 96 |
C T H - £ F £ - £ C
(1) (2) (3) (4) (5)
(1) фронт-размер панели (В×Х, мм)
5: 48*96
(2) Входной сигнал и диапазон
K03: K (-50 ~ 999 ° C) E03: E (-50 ~ 800 ° C) J03: J(-50 ~ 999 ° C)
Т03: Т (-50 ~ 400 ° К) П03: Пт100 (-20 ~ 580 ° К) П06: Пт100 (-19,9 ~ 99,9 ° К)
(3) Выход управления
M: контакт реле (AC250V, 3A) V: SSR Drive (импульс напряжения)
8: DC.4-20 мА
(4) Выход сигнала тревоги
Пустой: Нет M: 1 контакт реле (AC250V, 3A)
MM: 2 контакта реле (AC250V, 3A) MMM: 3 контакта реле (AC250V, 3A)
(5) Связь
Пустой: Нет C1: связь RS485
